自贡架空线路故障测试仪 抗干扰能力，内置的工频干扰抑制装置可抵御被测线路首末两端接地后，被测线路上工频干扰电流在20A～100A条件下的线路参数可正常测试，抗干扰的原理是将装置的隔离变压器经过特殊设计辅以感应电压抑制模块将线路上的干扰电压对地形成低阻泄放通道。3.7 线路阻抗参数测试频率选择45Hz和55Hz双频自动测试，具有更好的测试等效性。电容测试频率选择260Hz单频测试，解决了超短距离线路电容参数的测试准确度的难题。3.8 装置内部的异频电源具有良好细度的步进升压控制，通过预检程序可自动调整电源输出电压和电流，解决了超短线路和大截面电缆的参数测试难题。3.9 采用数学算法和选用16位高精度AD芯片，保证了装置异频输出信号的纯净度和高保真度，在测试信号与干扰信号为1：20倍的情况下，可以准确将异频测试信号和工频干扰信号彻底分离，从而准确测试线路工频参数。3.10 测试装置采用单相220V供电，方便现场使用单相发电机供电完成所有测试项目，并具有工作电源误接380V报警保护功能。3.11 高可靠性，装置内部异频电源具有过压、过流、短路、过热等多重保护，在操作面板配有手控急停按钮，保证了参数测试现场出现任何意外情况下即时手动关闭试验电源输出，同时装置自动将首端线路三相接地，保证了设备和测试人员的。

自贡架空线路故障测试仪 操作步骤分述如下：A:被测线路末端三相通过母线接入时，可参考线路绝缘电阻核相测试方式进行：1）本侧接线完成后，通知线路末端的配合人员可先将线路末端的A相单独接地，确认后由线路首端本侧在仪器主界面按“A相”键，仪器自动对线路三相施加异频电压，数秒后由显示屏幕上即可查看到“对侧相别”显示结果，如显示“A相接地”则说明相位对应正确。如显示“B相接地”或“C相接地”及其他信息则说明相位首端与末端相位接线有误。2）以此类推，通知线路末端的配合人员依次将B相、C相单独接地，本侧对应操作即可完成线路首端与末端的三相相位核对。3）三相相位核对完毕后，按[打印]键，可打印线路核相结果，同时该数据被存储到仪器内置数据库，用户可根据需要查看或打印。4）按[退出]返回“线路类型选择项目”上级选项菜单。B: 被测线路末端三相接入GIS组合电器时，因规程不允许随意打开GIS接地开关的接地连片，在此种情况下，可使用装置配置的核相用罗氏线圈夹持在约定核对的线路相别的接地连片上（如遇线路末端三相通过母线接入，不便单独逐相挂地线时也可参考此方法），选择菜单对应的项目与线路末端呼应逐相核对相位。附图示意1）本侧接线完成后，通知线路末端的配合人员先将核相用罗氏线圈夹持在GIS接地开关A相接地连片上，确认后由线路首端（本侧）在仪器主界面按压右上侧键，进行A、B、C相循环选择，显示按“GIS”键反黑，此时装置只对对选择相施加异频电压，对侧配合人员根据核相罗氏线圈的电流读数是否发生变化确认首末端相位关系即可，确认相别后，按对应键“GIS”键反白，装置停止输出，该相相位核对完毕，其余核相以此类推。2）按[退出]返回“线路类型选择项目”上级选项菜单。11.4 三相输电线路参数测试及静电感应电压测量菜单三相制输电线路参数测试图

地下管线测试仪自贡 <自贡>天正华意电气设备有限公司

自贡架空线路故障测试仪对应操作说明：进入试验数据查询子菜单后，通过显示屏右侧功能热键进行相应操作。1）按压[上页]或[下页]键翻看、浏览整屏幕的序号及日期数据结果。2）按压[上条]或[下条]键，可根据试验序号、设置编号、存储日期信息查看任一条存储条目下的测试数据信息结果。3）光标指向任一条记录时，按压[查看]即可翻看本条保存的测试数据记录，按[打印]键，即时打印出本编号下所有的线路参数测试数据和计算结果。4） 按[退出]键，返回开机初始化界面。12 打印纸的更换与打印机的维护12.1 热敏打印纸的鉴别：打印机为热敏打印机，即打印纸有一面为热敏材料层（即碳膜层），如打印纸放反了会导致打印机打印不出字迹。鉴别打印纸的哪一面为热敏层可用拇指和食指的指甲稍微用力掐在热敏打印纸的两面，然后拉一下打印纸，观察打印纸的两面指甲划过的地方，划痕为灰色的一面就是涂有热敏材料的一面；也可采用打火机等热源短时间烤一下打印纸，颜色变深的一面就是有热敏材料的一面。12.2 打印纸更换：当按下显示屏菜单中的“打印”后，SEL绿色指示灯闪烁，表示打印纸已经用完，此时需要刚换打印纸，我们在随机附件中准备了备用打印纸，更换时先按下打印机的OPEN键，即可打开出纸仓盖，取出旧的纸轴，将新的打印纸外包装去掉，抽出打印纸留出一小段在出纸口外，将纸卷放入纸仓直接盖上仓盖即可，千万不要将打印纸穿过外盖压辊放入，打印纸没有热敏材料的一面对着压辊，这样有热敏材料的一面就刚好对着打印机的打印头了。12.3 打印机的维护：由于长时间的野外使用，灰尘等会进入打印头造成打印字迹模糊，可在打开上盖后，用棉棒蘸酒精将打印头上的灰尘擦拭干净即可；设备现场不使用时及时盖上设备上盖。13 技术支持与售后服务大功率全自动抗干扰线路工频参数异频测试系统产品，我公司为用户免费提供一次现场测试技术指导与技术服务培训，并提供全天24小时的热线服务电话，指导解决用户现场测试时出现的任何技术性问题。保证所生产的设备具有一致性，产品经过48小时老化、考核、校验后，承诺交付用户的设备性能稳定可靠。产品自发出之日起，产品正常使用情况下三年内我公司负责免费对产品的升级及维护，不再收取任何费用。保修期满后，如设备出现故障，本公司将为设备提供修理和维护的延续服务， 只收取材料的成本费。

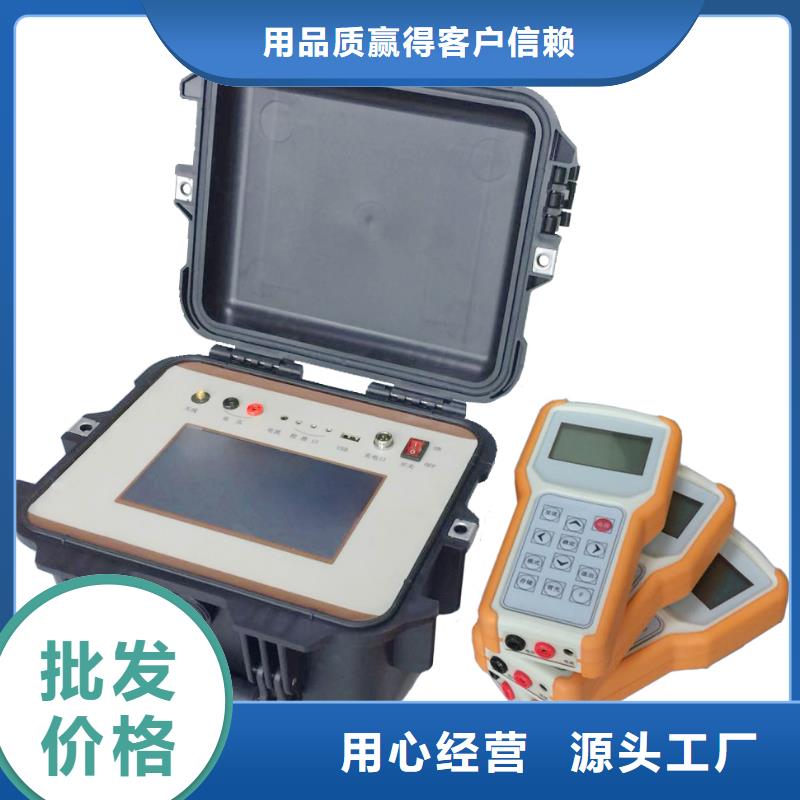

自贡架空线路故障测试仪操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g

<自贡>天正华意电气设备有限公司 地下管线测试仪自贡

自贡架空线路故障测试仪测试完成后屏幕显示线路正序电容、零序电容、相间平均电容、单相等值电容参数测试结果，按[打印]键可打印并存储测试结果，按[退出]键返回上级菜单。11.8 三相两回路影响因素测试菜单三相两回路线路间零序互感测试图（21）三相两回路线路间零序互感结果图（22）图（21）对应操作说明：进入“三相两回路影响因素测试”菜单后，根据测试项目需要按数字键1～2进入相应测试项目。接线完成后进入零序互感子菜单，根据屏幕提示确认两回线路末端三相短路接地，按[预测]键仪器自动检测接线状态并给出提示，预测通过后再按[测试] 键仪器可自动进行三相两回路线路间零序互感测试，测试完成后屏幕显示两回路间零序互感及单相零序互感参数测试结果，按[打印]可打印并存储测量结果，按[退出]返回上级菜单。三相两回路线路间零序耦合测试图（23）三相两回路线路间零序耦合结果图（24）图（23）对应操作说明：接线完成后进入零序耦合子菜单，根据屏幕提示确认两回线路末端三相悬空，按[预测]键仪器自动检测接线状态并给出提示，预测通过后再按[测试] 键仪器可自动进行三相两回路线路间零序耦合测试，测试完成后屏幕显示两回路间零序耦合电容及单相零序耦合电容参数测试结果，按[打印]可打印并存储测量结果，按[退出]返回上级菜单。 二相输电线路参数测试菜单界面与三相输电线路参数测试菜单雷同，不在进行详细描述，接线时注意装置B相不在接入线路即可，显示屏幕中B相不在显示任何数据。11.10 输电线路存储数据查询菜单试验数据查询菜单 存储数据内容查询菜单

<自贡>天正华意电气设备有限公司
<自贡>天正华意电气设备有限公司

自贡架空线路故障测试仪系列非模拟整体性能试验标准3　术语与定义3.1　架空暂态录波型远传故障指示器由采集单元和汇集单元组成，安装在配电线路上，监测线路运行参数，检测和指示各类短路、接地故障，向配电主站上送监测信息和故障检测数据。3.2　采集单元安装在配电线路上，能判断并指示各类短路故障，采集、捕获单相接地故障特征数据，采集负荷电流等信息，并将故障信息、负荷电流等信息上传至汇集单元。3.3　汇集单元接收、处理采集单元上传的配电线路故障、电流等信息，同时与配电主站进行通信的单元，可采用架空导线悬挂安装或电杆固定安装方式。环境条件正常使用条件环境温湿度表4.1 工作场所环境温度和湿度分级级别环境温度湿 度使用场所范围℃变化率℃／min相对湿度％湿度g/m3C3－40～＋701.010～10035户外（）大气压力70kPa～106kPa。相对湿度在24h内相对湿度平均值不得超过95％。海拔高度安装场地的海拔不超过2000m。特殊使用条件（1）凡是需要满足 4.1 条规定正常环境条件之外的特殊使用条件， 由项目单位在招标文件中明确提出。对于安装在海拔高于 2000m 处指示器的外绝缘，应满足 GB/T 11022-2011 第 2.3.2 条的要求外观与结构(1)每套（只）指示器都应设有持久明晰的铭牌，应包含型号及名称、制造厂名、出厂编号、制造年月、二维码信息。(2)采集单元上应具有圆形（?25mm）相序颜色标识，安装对线路潮流方向有要求的采集单元应在外壳以“→”标识方向。(3)应具备硬件版本号、软件版本号、类型标识代码、ID号标识代码和二维码。(4)采集单元重量不大于1kg。(5)架空型故障指示器采集单元采用闪光形式指示报警。

<自贡>天正华意电气设备有限公司 地下管线测试仪自贡

自贡架空线路故障测试仪三相线路静电感应电压测量图（14）图（13）对应操作说明：根据需要测试的线路参数，按压面板上对应的数字键1～5可进入相应测试子项目，按[退出]键返回上级菜单。图（14）对应操作说明：按[确认]键测量三相静电感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印静电感应电压值，按[退出]键返回上级菜单。说明：进行静电感应电压测量时，严格按照屏幕提示要求操作，务必使用装置配套的高内阻静电感应电压测试绝缘棒在线路首端对三相测试。11.5 三相线路电磁感应电压及电磁感应电流（接地电流）测量菜单电磁感应电压测量图（15 ） 电磁感应电流测量图（16）图（15）对应操作说明：按[确认]键测量三相电磁感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印电磁感应电压值，按[退出]键返回上级菜单。图（16）对应操作说明：按[确认]键测量三相电磁感应电流值及合相电流值（三相电流矢量和），按[打印]键可打印电磁感应电流值，按[退出]键返回上级菜单。11.6 三相线路正序零序阻抗参数自动测试菜单正序零序阻抗参数自动测试图 正序零序阻抗参数结果显 ）对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相短路接地，按[预测]键仪器自动检测线路末端短路及接地状态并给出提示，预测通过后按[测试] 键仪器可自动测量三相正序阻抗参数和零序阻抗参数，测试完成后屏幕显示测试结果，按[打印]键可打印并存储测试结果，按[退出]键返回上级菜单。 三相线路正序零序电容参数自动测试菜单正序零序电容参数自动测试图 正序零序电容参数结果显示 对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相悬空，按[预测]键仪器自动检测线路末端是否有短路接地及悬空状态并给出提示，预测通过后按[测试] 键仪器可自动测试三相正序电容参数和零序电容参数，

<自贡>天正华意电气设备有限公司
地下管线测试仪自贡

自贡架空线路故障测试仪我国10～66kV配电网绝大多数都采用中性点非有效接地方式，又称小电流接地系统。其优点是发生单相接地故障时，不需要立刻断开故障线路，允许带故障运行一到两个小时。缺点是在发生单相接地故障时无法确认问题出在哪一条线路上，无法迅速找到故障点。由于这种故障引起的相电压升高对系统的绝缘性能构成很大威胁，必须迅速查出故障线路并加以排除。接地故障的发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验、分段逐段推拉、逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。这种落后的寻找方法与当今电网自动化水平极不相适应。电力工作者对这一问题做出了长时间巨大的努力，但仍然没有满意的结果，因此成为困扰电力部门的重大技术难题。现有的接地故障定位仪多以交流法、交流直流混合方法等方式进行检测，因此不能根本解决故障线路分布电容对检测信号的影响。此类仪器普遍存在体积和重量较大，需要外接电源现场取电的问题突出，极大的限制了仪器的使用范围和其便捷性。

自贡架空线路故障测试仪故障定位7.1信号的输出与检测7.1.1首先将故障线路的开关断开；测试地线用接地线与接地棒连接，接地棒接入大地网；信号输出端子与高压输出测试线插头端子连接，其另一端的线鼻子压拧在接在绝缘挂线杆的蝴蝶母接线柱上，3根绝缘杆用短接线连接，再将挂线杆挂在故障线路上。7.1.2启动主机发送信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失；7.1.3采集器检测信号：将采集器挂在待检测线路上，采集器将会检测来自主机发送的直流脉冲信号，并将检测数据通过无线方式发送至接收器。检测时请不要晃动采集器，以免增大检测误差。7.1.4接收器进入“故障检测”界面，实时显示被检测线路信号波形、信号大小和故障位置。图24 检测线路接地故障示意图7.2故障判定根据采集器发送回来的数据进行判断。如果接收器“故障检测”显示故障位置为上游，说明故障在该位置靠近信号注入侧；如果故障位置为下游，则故障点在该位置远离信号注入侧。通过接收器的检测界面电流波形可以辅助判断故障的类型：当检测到不稳定的变化的信号时，此时多为闪络接地；当检测有稳定的周期性信号时，此时的故障多为过渡电阻接地。

<自贡>天正华意电气设备有限公司 地下管线测试仪自贡

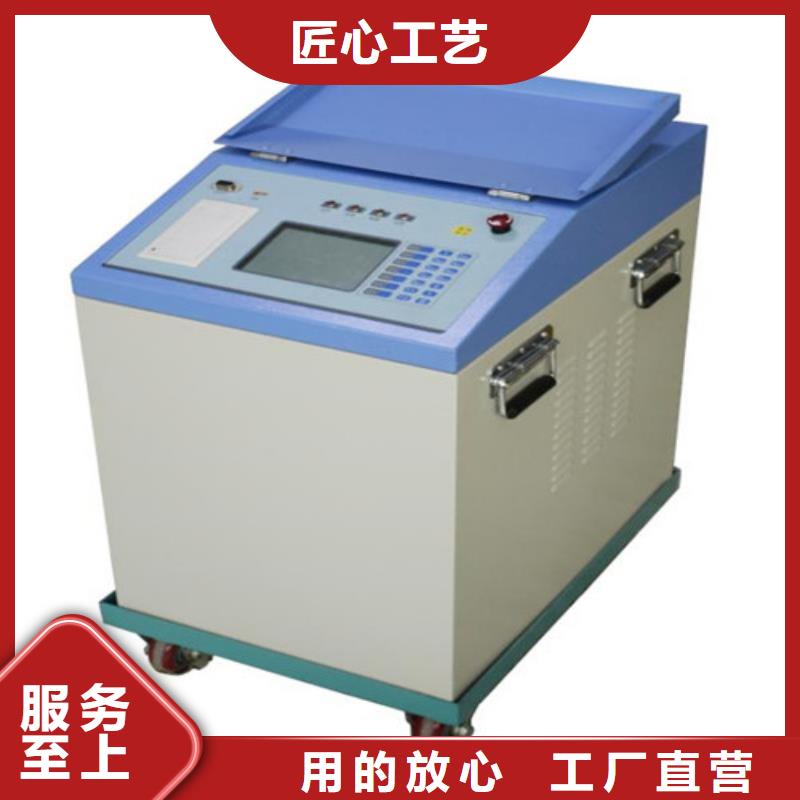

自贡架空线路故障测试仪 二相输电线路的正序阻抗、零序阻抗、正序电容、零序电容；h) 同杆并行二相输电线路回路之间零序互阻抗和零序耦合电容；现场实测时，根据测试对象及其测试项目，由主机内置的对应程序控制试验接线的变换(含：接地操作等)、隔离变压器的输出(频率、电压)、数据采样、计算分析的自动依次完成。机箱采用框架式结构，选用扣板式面板安装，将显示屏幕、打印机、键盘、供电指示灯、电源启动按钮、报警灯、USB数据接口等集中在正面。外部接线端子集中在机箱背面，凹入背板平面以下，在接线板引出了3个外部电流输入端子，方便仪器检定时接入标准源校准装置测试准确度。设备外形尺寸符合人体工程学原理，测试人员可直立操作仪器，机箱两侧面装有搬运把手，机箱底部嵌入在带有万向脚轮的平板小车上，以便运输和现场装卸、移动，整台测试装置重量依据型号规格控制在60～85kg以内。2 线路工频参数测试依据2.1 中华人民共和国标准《GB50150－2006　电气装置安装工程电气设备交接试验标准》第25.0.1.2 条：架空电力线路的试验项目应包括：测量35kV以上线路的工频参数。2.2 中华人民共和国电力行业标准《DL/T 782 －2001 110kV及以上送变电工程启动及竣工验收规程》第5条：工程带电启动应具备的条件中第5.3.6要求：送电线路带电前的试验（线路绝缘电阻测定、相位核对、线路参数和高频特性测定）已完成。

<自贡>天正华意电气设备有限公司

自贡架空线路故障测试仪近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。二、组成、工作原理及操作步骤农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。

<自贡>天正华意电气设备有限公司 地下管线测试仪自贡

自贡架空线路故障测试仪 三相线路两回线路间零序互感测试接线示意，如图（3）（图3）测试两条输电线路间的零序互感时，先将两条线路末端三相短路接地，线路Ⅰ首端三相引线并接在一起分别对应接入装置电流端子，然后再将线路Ⅱ首端三相引线并接在一起分别对应接入装置电压端子，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序互感测试，测试结果为双回线路间零序互感及三相线路的单相零序互感。8.5 三相两回线路间零序耦合测试接线示意，如图（4）（图4）测试两条输电线路间的零序耦合参数时，先将线路Ⅰ首端三相引线并接在一起分别对应接入装置零序耦合输出端子，线路Ⅱ首端三相引线并接在一起分别对应接入装置电流端子，通知对侧将两条线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序耦合测试。8.6 二相线路工频参数测试接线（略）二相线路测试接线与三相线路接线原理基本相同，本装置定义使用A相、C相对应接入被测线路的二相（对直流线路分别对应正极导线、负极导线）即可，操作按照显示屏幕菜单对应提示进行。9 测试装置操作面板（图5）说明： ① RS232通讯接口；② 热敏打印机；③ 电源故障类型显示灯（过压、过流、短路、过热）；④ 液晶显示屏； ⑤ U盘数据导出接口；⑥ 电源紧急停止输出按键；（0～9）数字设置键盘； ⑧ [《《《 ]显示屏幕对应的功能操作热键；10 测试装置接线面板(图6)说明：① 单相220V交流输入端；工作电源总开关；③ 双回线路零序耦合测试输出端子； ④ 外壳地端子； ⑤ 电压测量输入（UA、UB、UC）插孔； ⑥ 测试电源输出（A、B、C）插孔；⑦ 装置试验接地端子（Un电压参考点）； ⑧ 外部输入电流接线端子（装置检定时标准电源电流输入）；

<自贡>天正华意电气设备有限公司 地下管线测试仪自贡

自贡架空线路故障测试仪 装置外壳及试验接地接线完成后按压[测试]键即可对装置的试验接地及装置内部的各相接地继电器接地状况进行预检，并给出对应的接地完好性判定结果，如提示接地不良，请重新检查并处理装置的接地线后再进行测试；2）如提示“设备试验接地及接地可靠良好”，可按[完成]键进入到“线路信息设置”选项菜单。3）按[退出]键返回开机界面。图（10）对应操作说明：1)根据光标反黑指示位通过[上移]、[下移]键移动光标对线路信息进行设置，按压[设置]键后，可对选定信息参数通过1～9数字键或[上移] 、 [下移] 和[确定] 键设置和选择被测线路基本信息。2)线路信息设置完成后，按[保存]键自动存储记忆设置信息。3)按 [试验]键，进入到“线路类型选择项目”选项菜单。4)按[退出]键返回“测试系统接地完好性检测”上级菜单。说明：本菜单仅供用户打印报告时作为线路基本参考信息，设置的“线路长度”是为了根据实际测试结果计算线路公里值参数，便于与理论计算参数对比验证测试结果。11.3 线路类型选择项目菜单及高感应三相输电线路相位核对菜单界面线路类型选择项目图（11） 高感应三相相位核对图（12）图（11）对应操作说明：根据需要测试的线路类型，按压面板上对应的数字键1～6可进入相应测试子项目，按[退出]键返回上级菜单。图（12）对应操作说明：当遇到被测线路具有较高静电感应电压时，无法使用高压绝缘电阻表对线路进行绝缘测试及相位核对时，可使用带有高感应核相功能的装置对三相线路相位进行，按照线路类型（线路末端母线接入，线路末端接GIS组合电器），分别操作对应菜单进行核相，
